Bandwidth
Contoh bandwidth pada paket Telkomspeedy.
Paket | Bandwidth |
---|---|
Speedy 384 kbps | 384/64 |
Speedy 512 kbps | 512/96 |
Speedy 1 Mbps | 1024/128 |
Speedy 2 Mbps | 2048/384 |
Speedy 3 Mbps | 3072/512 |
* Kecepatan bandwidth dalam kbit/s
<box 100% round blue|Catatan!>Sejak versi 2.2 IPFire sudah memiliki template QoS. Untuk mendapatkan performa yang maksimal anda dapat melakukan penyesuaian sendiri. Jika anda kesulitan dalam melakukan hal tersebut, anda dapat meminta bantuan di forum atau lewat obrolan online.</box>
Teknik
Untuk mengetahui cara melakukan pengaturan yang benar, anda harus
terlebih dahulu mengetahui cara kerja QoS: QoS menganalisa setiap paket
data beserta asal dan tujuannya kemudian mengelompokkannya kedalam class
tertentu. Class adalah serangkaian aturan. Paket data yang cocok untuk
aturan tersebut akan diperlakukan sesuai dengan ketentuan class-nya,
misalnya paket tersebut mendapatkan prioritas tinggi atau paket tersebut
akan diperlambat. Setiap paket data yang tidak termasuk aturan tertentu
akan ditempatkan pada default class.
Anda dapat membuat aturan yang didefinisikan melalui port atau aturan layer7.
Anda dapat membuat aturan yang didefinisikan melalui port atau aturan layer7.
Memuat Template
Anda dapat memuat QoS bawaan IPFire dengan cara (stop layanan QoS terlebih dahulu):Langkah 1
Langkah 2
Setelah IPFire telah memuat default template maka layanan QoS akan segera di aktifkan.

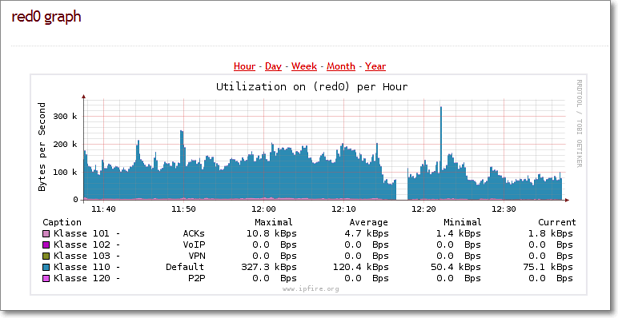

Saat QoS aktif, sistem secara otomatis akan membuat grafik QoS dan menampilkan klasifikasi class dibawahnya. Contoh grafik QoS :
Tentang class
Sangat direkomendasikan untuk melakukan penyesuaian default class yang
ada di bagian tengah (class 110 dan class 210) untuk memastikan class
dengan prioritas rendah dan tinggi mendapatkan ruang yang cukup.
Terakhir, kita membahas ACK-class: ACK (singkatan dari acknowledgements) adalah paket kecil yang dikirimkan kembali saat sebuah paket berhasil diterima. Contohnya, pada saat anda mendownload sebuah berkas, akan ada banyak paket kecil ACK yang akan dikirimkan dari klien anda ke server. Jika proses ini berjalan kurang cepat, maka download akan menjadi lambat. Hal ini dikarenakan server mengira packet data yang dikirimnya tidak diterima klien. Jika proses transmisi ACK berjalan cepat, maka server juga akan mengirim paket datanya lebih cepat (potongan kecil berkas yang anda download). Efeknya adalah download akan berjalan cepat dan lancar.
Contoh konfigurasi untuk koneksi 16MBit T-DSL (Jerman):
Terakhir, kita membahas ACK-class: ACK (singkatan dari acknowledgements) adalah paket kecil yang dikirimkan kembali saat sebuah paket berhasil diterima. Contohnya, pada saat anda mendownload sebuah berkas, akan ada banyak paket kecil ACK yang akan dikirimkan dari klien anda ke server. Jika proses ini berjalan kurang cepat, maka download akan menjadi lambat. Hal ini dikarenakan server mengira packet data yang dikirimnya tidak diterima klien. Jika proses transmisi ACK berjalan cepat, maka server juga akan mengirim paket datanya lebih cepat (potongan kecil berkas yang anda download). Efeknya adalah download akan berjalan cepat dan lancar.
Contoh konfigurasi untuk koneksi 16MBit T-DSL (Jerman):
Berkas konfigurasi
<box 100% round green|File: /var/ipfire/qos/clases>
imq0;200;1;1024;16000;;;8;VoIP; imq0;203;4;256;16000;;;0;VPN; imq0;204;5;512;16000;;;8;Webtraffic; imq0;210;6;1;16000;;;0;DefaultClass; imq0;220;7;1;16000;;;1;P2P; ppp0;101;1;512;1024;;;8;ACKs and so on; ppp0;102;2;200;1024;;;8;VoIP; ppp0;104;5;128;1024;;;8;Webtraffic; ppp0;110;6;1;1024;;;0;DefaultClass; ppp0;120;7;1;1024;;;1;P2P; ppp0;103;4;100;1024;;;2;VPN;</box>
<box 100% round green|File: /var/ipfire/qos/level7config>
102;ppp0;dns;;; 102;ppp0;sip;;; 102;ppp0;skypetoskype;;; 108;ppp0;pop3;;; 108;ppp0;rdp;;; 108;ppp0;ssh;;; 108;ppp0;x11;;; 109;ppp0;dns;;; 109;ppp0;h323;;; 109;ppp0;http;;; 109;ppp0;napster;;; 109;ppp0;skypetoskype;;; 120;ppp0;bittorrent;;; 200;imq0;skypetoskype;;; 120;ppp0;applejuice;;; 104;ppp0;http;;; 104;ppp0;ssl;;; 104;ppp0;pop3;;; 204;imq0;http;;; 204;imq0;pop3;;; 204;imq0;ssl;;; 103;ppp0;ssh;;; 203;imq0;ssh;;; 103;ppp0;rdp;;; 203;imq0;rdp;;; 220;imq0;applejuice;;; 220;imq0;bittorrent;;; 110;ppp0;ftp;;; 210;imq0;ftp;;;</box>
<box 100% round green|File: /var/ipfire/qos/portconfig>
102;ppp0;tcp;;;;53; 102;ppp0;udp;;;;53; 103;ppp0;esp;;;;; 103;ppp0;tcp;;;;1194; 103;ppp0;udp;;4500;;4500; 103;ppp0;udp;;500;;500; 104;ppp0;tcp;;;;80; 108;ppp0;esp;;;;; 108;ppp0;l2tp;;;;; 109;ppp0;icmp;;;;; 203;imq0;esp;;;;; 203;imq0;tcp;;;;1194; 203;imq0;udp;;4500;;4500; 203;imq0;udp;;500;;500; 204;imq0;tcp;;;;80;</box>
Sumber : http://wiki.ipfire.org/id/configuration/services/qos
